Equipamentos Avançados da PV Operation para Monitoramento Remoto de Usinas Solares

A crescente demanda por energia solar ressalta a importância de soluções eficientes para o monitoramento remoto de usinas solares. Nesse contexto, a PV Operation destaca-se como líder, oferecendo uma gama de equipamentos avançados que elevam o desempenho e a confiabilidade das operações. Neste artigo, exploraremos os principais equipamentos que a PV Operation disponibiliza para otimizar o monitoramento remoto de usinas solares.

1- PV LOGGER: Aquisição inteligente de dados

O PV Logger é um gateway desenvolvido para aplicações de comunicação via Modbus RTU (RS 485 com diversos equipamentos de mercado Tais como inversores, banco de baterias, multimedidores estações solarimétricas e relés de proteção digital Permitindo a conexão com até 32 dispositivos A conexão com a internet é estabelecida através de interfaces de comunicação Wi Fi ou Ethernet.

Características do PV LOGGER:

1. Memória de Massa:
2. Armazenamento de dados: 1 milhão de registros, permitindo uma extensa coleta de informações ao longo do tempo.
3. Protocolos de Comunicação:
4. Suporte aos protocolos Modbus RTU e MQTT Client, proporcionando flexibilidade na integração com outros sistemas.
5. Configuração Local:
6. Web Server com atualização remota, oferecendo uma interface acessível para configuração de parâmetros.
7. Fonte de Alimentação:
8. Full Range de 100 a 280 Vca, garantindo adaptação a diversas condições de fornecimento de energia.
9. Range Térmico de Operação:
10. Opera em temperaturas variando de 0°C a +60°C, assegurando desempenho em diferentes ambientes.
11. Fixação:
12. Design com Trilho DIN para facilitar a instalação e acomodação em espaços específicos.
13. Certificação ANATEL:
14. Produto certificado pela Agência Nacional de Telecomunicações, garantindo conformidade e qualidade.
15. Comunicação:
16. Uma porta RS485 (RJ45) e uma porta Ethernet 10/100 Mb/s (RJ45) para opções cabeadas.
17. Comunicação sem fio Wi-Fi WPA2 PSK e WPA2 EAP (2.4 GHz e 5 GHz) para flexibilidade de conexão.
18. Interface HTTP para configuração de parâmetros, proporcionando facilidade de uso.
19. Indicadores Visuais:
20. LEDs indicativos de leitura de frames e conexão com o servidor, oferecendo feedback visual.
21. Segurança e Redundância:
22. Dispõe de watchdog interno para reboot em caso de falha de software que comprometa a comunicação, garantindo a integridade do sistema

O PV Logger da PV Operation é uma solução completa e certificada que atende às demandas rigorosas do monitoramento eficiente de sistemas solares. Sua versatilidade e recursos avançados o destacam como uma escolha confiável para otimizar o desempenho de instalações fotovoltaicas.

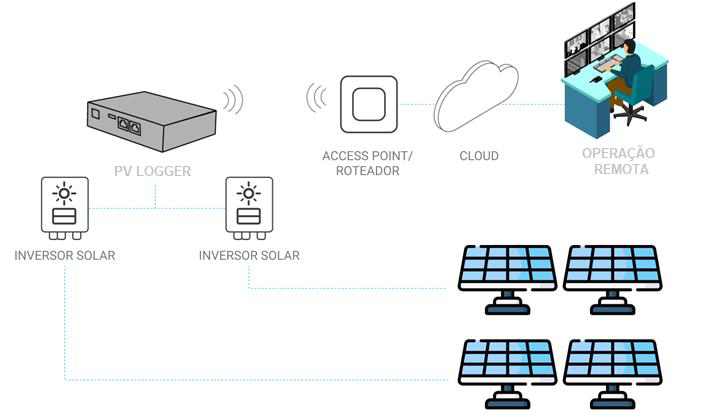

Implementação do PV Logger no sistema de conexão do projeto

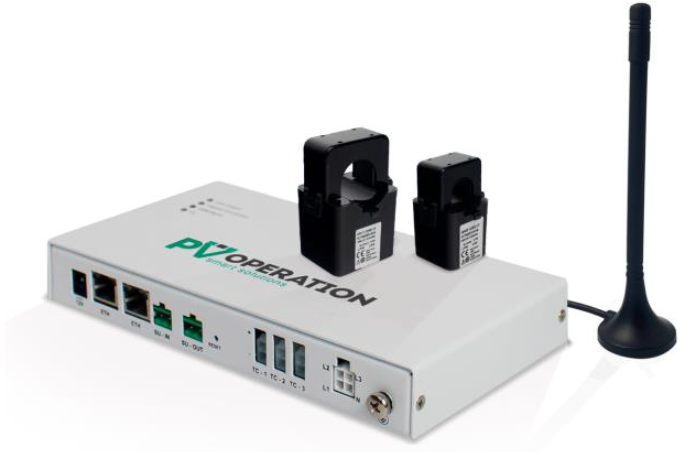

2- PV METER: Medição inteligente de consumo instantâneo

É um dispositivo de medição de dados de consumo de energia elétrica através do uso de Transformadores de Corrente ( Os dados coletados são transmitidos para o servidor MQTT por meio da interface 3 G ou rede Ethernet Seu uso é ideal para levantamento de curvas de carga ou rateio de custos/distribuição por centro de custo, realizando o monitoramento do consumo de energia a partir de qualquer ponto da planta Pode ser instalado no quadro de distribuição ou até diretamente na carga a ser monitorada Possui capacidade de medir sistemas monofásicos, bifásicos ou trifásicos É capaz de monitorar a qualidade da energia, medindo a intensidade de harmônicas na rede até a 32 ª ordem.

Características do PV METER:

1. Medição de Grandezas Elétricas:
2. Utiliza Transformadores de Corrente para medir grandezas elétricas.
3. Registra leituras em intervalos parametrizáveis, armazenando informações por até 30 dias, mesmo em caso de falta de energia.
4. Protocolos de Comunicação:
5. Realiza o envio de dados via protocolo MQTT (via 3G ou Ethernet) e Modbus TCP/IP (via Ethernet), garantindo opções versáteis para transmissão de dados.
6. Configuração Remota:
7. Possui a capacidade de configuração remota de APN, IP do servidor, servidores DNS e atualização de firmware, proporcionando flexibilidade e manutenção remota.
8. Interface Web Local:
9. Oferece uma interface web local para monitoramento e configuração dos parâmetros da Remota, incluindo configurações de APN, IP e DNS.
10. Monitoramento e Geração de Alarmes:
11. Realiza monitoramento constante, gerando alarmes em casos de afundamento de tensão, sobrecorrente, sobretensão, perda de fase e erro de sequência de fases.

Implementação do PV Meter no sistema de conexão do projeto

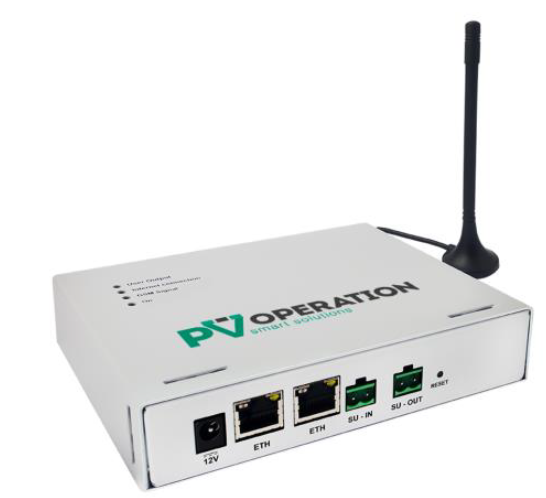

3- PV CONVERTER SU: Gerenciamento energético remoto

É um dispositivo que coleta dados de consumo de energia quando acoplado a medidores que possuem suporte ao protocolo ABNT NBR 14522 Os dados coletados são transmitidos para o servidor MQTT por meio das interfaces 2 G, 3 G ou rede Ethernet. É ideal para sistemas de medição remota, realizando o monitoramento do consumo de energia para empresas com demandas de eficiência energética e gestão de consumo elétrico.

Características do PV CONVERTER SU:

1. Leitura e Registro de Frames:
2. Realiza a leitura da “Saída Pulsada do Usuário” e registra em memória os frames coletados dos protocolos “e” e “Estendido”, conforme especificado na ABNT NBR 14522.
3. Armazenamento Duradouro:
4. Projetado para armazenar frames por 20 dias, mesmo em situações de falta de comunicação, assegurando a integridade dos dados.
5. Conectividade Versátil:
6. Interface de acesso à internet via redes 2G, 3G ou Ethernet, proporcionando opções flexíveis de comunicação.
7. Suporta configuração de APN privada ou pública, garantindo adaptabilidade a diferentes ambientes.
8. Protocolo MQTT:
9. A comunicação com o servidor é baseada no protocolo MQTT, garantindo eficiência e segurança na transmissão de dados.
10. Frequência Parametrizável:
11. Envio de frames a cada 15 minutos, com a possibilidade de ajuste da frequência conforme necessidade.
12. Atualização Remota:
13. Atualização de software local e remotamente, proporcionando flexibilidade e garantindo a mais recente tecnologia.
14. Suporte a Comandos via SMS:
15. Suporta comandos via SMS, como restart do modem e requisição do estado atual, fornecendo controle remoto e informações essenciais.
16. Roteamento 3G:
17. Atua como roteador 3G para outros dispositivos da família PV Devices conectados via porta ETH.
18. Envio Paralelo de Frames:
19. Permite o envio paralelo de frames pela interface ETH via protocolo MODBUS TCP/IP.
20. Indicadores Visuais:
21. LEDs indicativos de status de leitura dos frames, qualidade de sinal da operadora e conexão com o servidor, oferecendo feedback visual instantâneo.
22. Saída Duplicada:
23. Saída duplicada do sinal de entrada, possibilitando a leitura em paralelo de outros equipamentos.
24. Watchdog Interno:
25. Implementação de watchdog interno para reboot do dispositivo em cenários de falha, garantindo a continuidade operacional.
26. Interface HTTP:
27. Interface HTTP para configuração de parâmetros do dispositivo, tornando a configuração fácil e acessível.
28. TCP/IP Modbus:
29. Implementação do TCP/IP Modbus (Roteamento TCP/IP com 3G opcional), ampliando as opções de conectividade.

O PV CONVERTER SU se destaca como uma solução completa e versátil, proporcionando monitoramento avançado e controle eficaz em ambientes diversos.

Implementação do PV Converter SU no sistema de conexão do projeto
